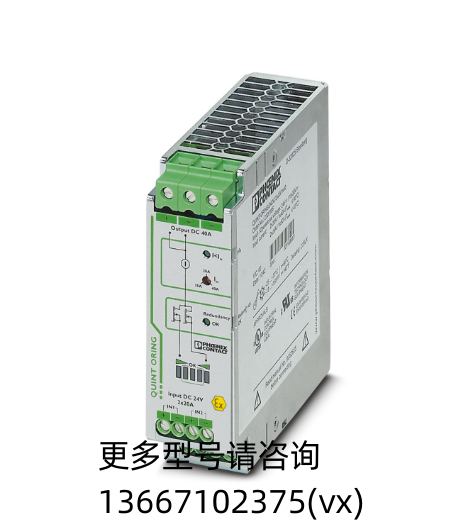

菲尼克斯二極管模塊QUINT4-DIODE/12-24DC/2X20/1X40
德國菲尼克斯電氣集團。1928年，菲尼克斯電氣發明了世界上一片組合式接線端子，這就是現代端子的雛形，也是菲尼克斯電氣申請并獲得的一個發明****。此后，菲尼克斯電氣創新，致力于各種連接技術的開發，形成了完善的電氣接口技術體系，其中很多產品系列已經成為行業的應用標準
二極管 - QUINT4-DIODE/12-24DC/2X20/1X40 - 2907719
DIN導軌二極管模塊 12-24 V DC/2x20 A或1x40 A。直至所接設備，冗余全都一致。
產品描述
一套安全冗余系統通常由兩個獨立的電源并聯而成。為進一步提高系統可用性，QUINT DIODE提供了的解決方案：通過二極管退耦。
優勢
只需簡單地將產品卡接到DIN導軌上，安裝方式靈活
節能
堅固的設計
冗余監視
可達到負載的持續冗余
標志 標志
關鍵商業數據
Orderkey 2907719
包裝單位 1 STK
Sales key CMRI43 -
目錄頁 頁 264 (C_4_2017)
GTIN 4055626231211
單件重量（不含包裝） 953.000 g
尺寸
寬度 50 mm
高度 130 mm
深度 125 mm
環境條件
保護等級 IP20
環境溫度（運行） -40 °C ... 70 °C (> 60 °C 衰減: 2.5 %/K)
環境溫度（存放/運輸） -40 °C ... 85 °C
允許的最大相對濕度（操作） ≤ 95 % (25°C時，無冷凝)
氣候等級 3K3（符合EN 60721標準）
污染等級 2
安裝高度 ≤ 2000 m
輸入數據
額定輸入電壓范圍 12 V DC ... 24 V DC
12 V DC ... 24 V DC
輸入電壓范圍 10 V DC ... 30 V DC
10 V DC ... 30 V DC
額定輸入電流 2x 20 A (-40 °C ... 60 °C)
1x 40 A (-40 °C ... 60 °C)
最大輸入電流 2x 30 A (-40 °C ... 40 °C)
1x 60 A (-40 °C ... 40 °C)
額定輸入電流 2x 20 A (-25 °C ... 60 °C)
1x 40 A (-25 °C ... 60 °C)
最大輸入電流 2x 30 A (-25 °C ... 40 °C)
1x 60 A (-25 °C ... 40 °C)
輸出數據
輸出電壓范圍 12 V DC ... 24 V DC
額定輸出電流（IN） 40 A (增加功率)
20 A (冗余)
衰減 60 °C ... 70 °C (2.5%/K)
串連 否
最大額定負載功率損耗 10 W (IOUT = 20 A時)
QUINT-PS/1AC/12DC/15
QUINT4-PS/1AC/24DC/20
QUINT-PS/1AC/24DC/40
QUINT4-DIODE/12-24DC/2X20/1X40
