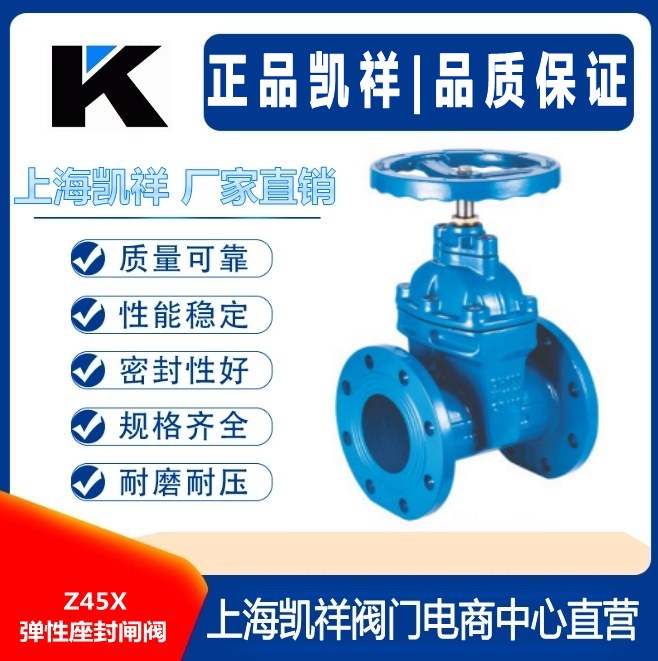

Z45X彈性座封閘閥
|
|
價格說明：
電話咨詢 |
|
| |
|
| 最小起訂：
1臺 |
聯系電話： 15159806595 |
| 所在地區：
上海 松江區
|
發布時間：
2021年6月24日 |
| 供貨能力：
1000臺 |
有效時間：
2022年6月24日 |
| |
|
| |
|
 |
|
|
Z45X彈性座封閘閥產品概述：
Z45X彈性座封閘閥采用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。 可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。本軟密封閘閥采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，這樣從根本上杜絕了腐蝕發生的可能性，閥桿密封處舍棄填料而采用“O”形密封圈，使得密封更加可靠。根據需要，本閘閥可以采用操作桿、手輪、電動及氣動等方式操作。
Z45X彈性座封閘閥結構特點：
1.整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。
2.有優秀的防腐性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。
3.可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。 適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
Z45X彈性座封閘閥主要性能參數：
| 壓力等級 |
1.0MPa、1.6MPa、2.5MPa |
| 閥體耐壓 |
1.5MPa、2.4MPa、3.75MPa |
| 密封試驗 |
1.1MPa、1.76MPa、2.75MPa |
| 工作溫度 |
0～80℃ |
| 適用介質 |
水、油、蒸氣等 |
Z45X彈性座封閘閥主要零件材料：
| 序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
| 1 |
閥體 |
球墨鑄鐵 |
8 |
止推墊 |
錫青銅 |
| 2 |
閘板 |
球墨鑄鐵外覆EPDM |
9 |
軸套 |
錫青銅 |
| 3 |
螺栓 |
鍍鋅 |
10 |
螺栓 |
鍍鋅 |
| 4 |
密封圈 |
NBR |
11 |
軸蓋 |
球墨鑄鐵 |
| 5 |
閥蓋 |
球墨鑄鐵 |
12 |
防塵罩 |
NBR |
| 6 |
閥桿 |
不銹鋼 |
13 |
手輪 |
鑄鐵 |
| 7 |
“O”形密封圈 |
NBR |
14 |
緊固螺母 |
鍍鋅 |
Z45X彈性座封閘閥主要尺寸及重量：
| 型號 |
公稱口徑DNmm |
L |
D1 |
D |
Z-Φd |
H |
| 1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
RVC(H)X
Z45X
Z41X |
50 |
180 |
125 |
165 |
4-Φ18 |
268 |
| 65 |
190 |
145 |
185 |
4-Φ18 |
296 |
| 80 |
240 |
160 |
200 |
8-Φ18 |
340 |
| 100 |
250 |
180 |
235 |
8-Φ18 |
367 |
| 125 |
254 |
210 |
250 |
8-Φ18 |
424 |
| 150 |
280 |
240 |
290 |
8-Φ23 |
515 |
| 200 |
300 |
295 |
340 |
8-23 |
12-23 |
550 |
| 250 |
380 |
350 |
355 |
410 |
12-23 |
12-25 |
685 |
| 300 |
400 |
400 |
410 |
460 |
12-23 |
12-25 |
760 |
| 350 |
430 |
460 |
470 |
520 |
16-23 |
16-25 |
845 |
| 400 |
406 |
515 |
525 |
580 |
16-26 |
16-30 |
945 |
| 450 |
432 |
565 |
585 |
640 |
20-26 |
20-30 |
1020 |
| 500 |
457 |
620 |
650 |
715 |
20-26 |
20-34 |
1140 |
| 600 |
508 |
725 |
770 |
840 |
20-30 |
20-36 |
1320 |
Z45X彈性座封閘閥產品訂購須知:
1.用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。
2.用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特別要求，請?jiān)谟唵沃姓f明：
1）結構長度2）法蘭標準3）閥門的結構形式：如通道全通徑或縮徑、體蓋連接形式4）閥門內件及對材料的其他要求5）壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關
4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置,渦輪裝置。
5.本公司生產的各類閥門可以滿足訂單規定的各項要求，產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
6.凱祥閥門所有產品質保時間為：客戶正式安裝使用12個月之內或產品出廠18個月之內。 |
|
|
|
|
